Potence articulée : l’équipement indispensable pour lever en zones confinées sans effort
L’essentiel à retenir : la potence articulée constitue la réponse technique idéale pour la manutention en environnements contraints. Grâce à sa cinématique à double bras, elle contourne aisément les obstacles et couvre la totalité de la zone de travail sans point mort. Cette flexibilité offre un gain précieux en ergonomie et en hauteur de levage. Découvrez les solutions de potences articulées SODILEVE adaptées à votre atelier.
Comment lever des charges lourdes lorsque chaque centimètre carré est encombré ? Face aux limites des équipements classiques, la potence articulée offre une réponse technique redoutable. Sa cinématique unique permet de contourner les obstacles pour garantir une couverture totale et sécuriser durablement vos postes de travail confinés.
- La potence articulée, la réponse évidente aux espaces de travail impossibles
- Au-delà de l’articulation : la géométrie qui fait toute la différence
- Choisir sa potence articulée : les critères qui comptent vraiment
- De l’installation à l’utilisation : performance et sécurité au quotidien
La potence articulée, la réponse évidente aux espaces de travail impossibles
Les ateliers modernes ressemblent souvent à des casse-têtes logistiques où chaque centimètre carré compte. Le levage y devient un défi majeur, mais la potence articulée s’impose comme la solution technique idéale.
Le défi quotidien du levage en zone confinée
Vous voyez le problème. Des obstacles au sol, des machines qui saturent l’espace, des mezzanines trop basses. Les solutions traditionnelles, comme les ponts roulants ou les potences classiques, se révèlent souvent inadaptées ici. Elles manquent cruellement de flexibilité ou créent des zones mortes frustrantes, rendant certaines parties de l’atelier totalement inaccessibles.
Cette rigidité entraîne une perte de productivité directe et des risques inutiles pour la sécurité. Vos opérateurs se retrouvent obligés d’effectuer un contournement manuel des obstacles, ce qui est une source majeure de ralentissement et d’efforts physiques superflus.
Il vous faut un équipement capable d’épouser la complexité de l’environnement de travail, sans compromis.
Comment le bras articulé change radicalement la donne
Le principe de la potence articulée est simple mais redoutable. Contrairement à une flèche droite rigide, son bras est « cassé » par une ou plusieurs articulations. Cette conception mécanique lui permet de se « plier » et de se « déplier » à la demande, offrant une liberté de mouvement totale là où une flèche rigide resterait bloquée.
Concrètement, cela transforme votre logistique interne :
- Maniabilité supérieure : permet de contourner n’importe quel obstacle physique, qu’il s’agisse d’une colonne, d’une machine ou d’un stock temporaire.
- Couverture de zone optimale : conçue pour atteindre des points inaccessibles avec une potence droite, garantissant ainsi l’absence de zone morte.
- Positionnement précis de la charge : assure de déposer la charge exactement où il faut, sans effort parasite pour l’opérateur.
Ce n’est plus à l’opérateur de s’adapter à la machine. C’est bien la potence de levage SODILEVE qui s’adapte intelligemment à votre environnement.
Au-delà de l’articulation : la géométrie qui fait toute la différence
Si le principe du bras plié semble évident, sa véritable efficacité opérationnelle réside dans les détails techniques précis de sa conception mécanique.
Comprendre la cinématique des bras pour une couverture parfaite

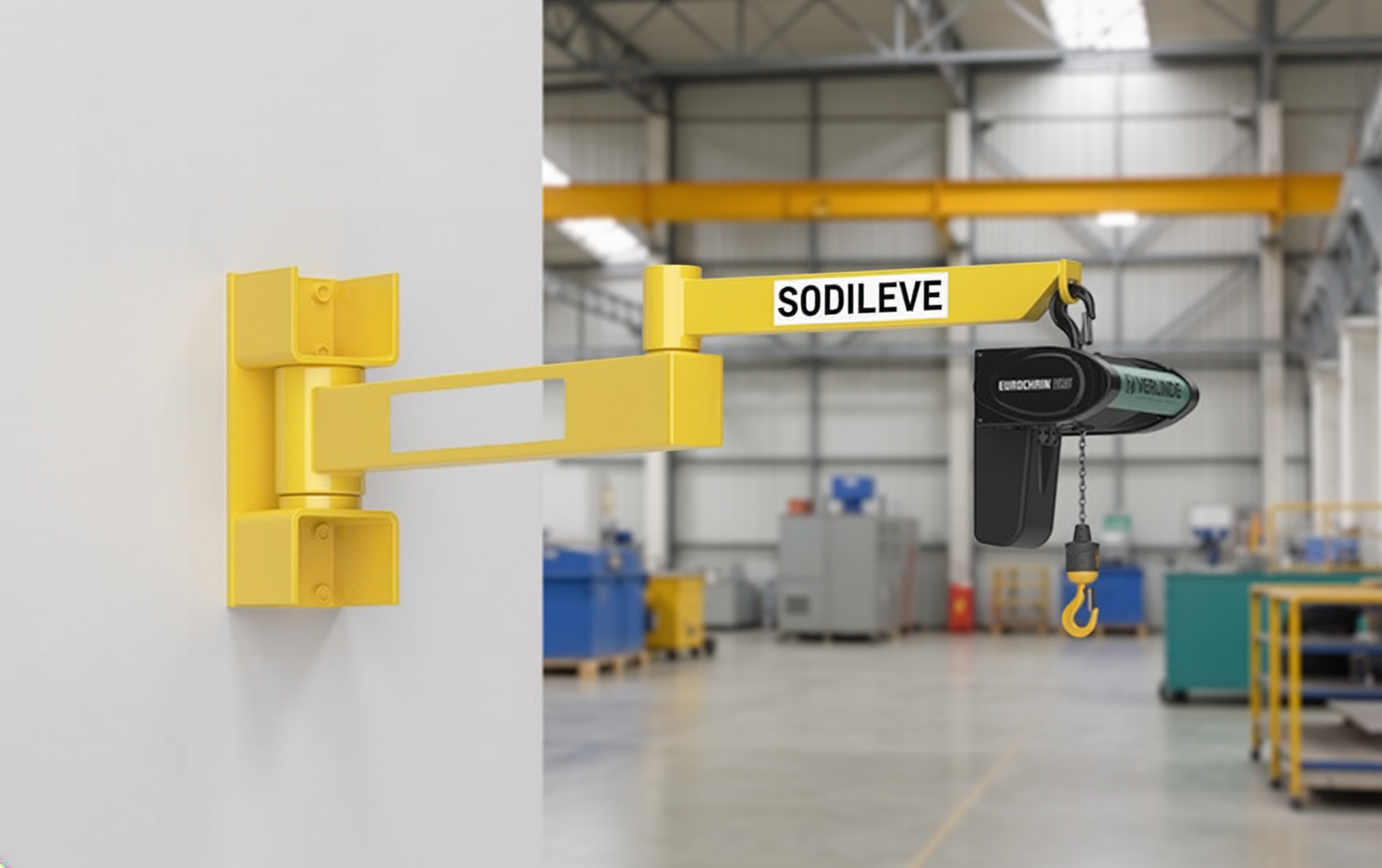

La performance de cet équipement repose entièrement sur la cinématique des bras. Concrètement, nous avons un premier bras pivotant sur son axe (mural ou sur fût) couplé à un second bras articulé en bout. Les angles de rotation définissent ici l’agilité du système.
Prenons les chiffres réels : le premier bras assure une rotation jusqu’à 270° (voire 360° pour les modèles sur colonne) tandis que le second couvre 300°. Cette combinaison géométrique permet de desservir une zone de travail quasi circulaire tout en offrant la possibilité de se replier complètement contre la structure.
Le secret de la « hauteur perdue réduite » enfin dévoilé
L’architecture de ce matériel répond à une problématique d’espace critique grâce au concept de hauteur perdue réduite. Contrairement à une potence triangulée classique, gênée par son renfort supérieur, la conception articulée permet de positionner le palan très haut, au plus près de l’axe du bras.
Cette géométrie offre un gain de hauteur de levage mécanique immédiat. C’est un avantage décisif pour les ateliers contraints par une faible hauteur sous plafond, sous une mezzanine ou des chemins de câbles, où chaque centimètre gagné évite un blocage technique.
Des capacités adaptées à la manutention de poste
Ne cherchez pas la force brute, mais l’efficacité ergonomique : les capacités de charge (CMU) s’étalent de 50 kg à 1000 kg. Ce calibrage est spécifiquement étudié pour la manutention individualisée sur un poste de travail dédié.
Concernant l’envergure, les bras peuvent s’étendre de 2 à 5 mètres selon les besoins. Notez que cette portée est souvent inversement proportionnelle à la charge admissible pour garantir une stabilité structurelle sans faille et la sécurité de l’opérateur.
Choisir sa potence articulée : les critères qui comptent vraiment
Convaincu par l’outil ? Reste à définir le modèle exact pour votre atelier. Pas de place pour l’improvisation.
Sur colonne, murale ou suspendue : le comparatif pour bien décider
Trois architectures s’affrontent : sur fût, murale ou sous plafond. Votre décision ne doit pas se baser sur le budget, mais strictement sur la configuration de l’espace disponible. C’est une question de géométrie pure.
| Type | Encombrement au sol | Contrainte d’installation | Usage idéal |
|---|---|---|---|
| Potence sur colonne | Important (nécessite un massif béton) | Sol capable de supporter un ancrage chimique ou mécanique | Poste de travail isolé, loin des murs, Rotation à 360° |
| Potence murale | Nul | Mur porteur ou poteau de structure robuste | Desserte d’une zone le long d’un mur |
| Potence suspendue | Nul | Charpente ou plafond suffisamment résistant | Survol d’une ligne de production, Espace au sol totalement libéré, travail sous une mezzanine |
Rotation manuelle ou motorisée : un choix pour l’ergonomie
Pour la majorité des ateliers, la rotation manuelle suffit amplement. La conception fluide de ces bras articulés permet de déplacer la charge par une simple poussée de l’opérateur. C’est instinctif et rapide pour les petits tonnages.
Mais attention aux cadences infernales. La rotation motorisée s’impose dès que les charges s’alourdissent ou que les cycles se répètent trop. C’est un investissement direct dans la prévention des TMS et le confort de l’opérateur.
De l’installation à l’utilisation : performance et sécurité au quotidien
Le choix est fait, mais l’aventure ne s’arrête pas là. Une installation rigoureuse et un usage maîtrisé restent les seuls garants de la performance sur le long terme.
Installation : la responsabilité de la structure porteuse
Ne jouez pas avec la sécurité de votre atelier. La résistance du support — qu’il s’agisse du sol, d’un mur ou de la charpente — relève entièrement de votre responsabilité, même si le fabricant fournit les calculs d’effort précis.
Mon conseil ? Faites systématiquement appel à des professionnels pour valider la structure et réaliser la fixation. Que ce soit par un ancrage chimique dans une dalle béton ou sur un mur porteur, l’improvisation n’a pas sa place ici.
Un impact direct sur la prévention des troubles musculo-squelettiques (tms)
La potence articulée s’impose comme un équipement de lutte contre les TMS redoutable. Sa fluidité et sa précision gomment drastiquement les contraintes physiques pesant sur vos opérateurs au quotidien.
- Réduction des efforts de poussée/traction nécessaires pour déplacer la charge.
- Élimination du port de charges manuelles, évitant les traumatismes même sur de courtes distances.
- Amélioration des postures de travail grâce au positionnement exact de la charge à la bonne hauteur.
En bref : la solution de levage pour les environnements exigeants
Pour résumer, la potence articulée demeure la solution par excellence pour la manutention de charges en zones encombrées. Sa maniabilité exceptionnelle et son faible encombrement vertical lui permettent de couvrir toute la zone de travail sans faiblir.
C’est un investissement intelligent pour la productivité et le bien-être de vos équipes. Alors, découvrez les solutions de potences articulées SODILEVE.
Par sa maniabilité et sa capacité à supprimer les zones mortes, la potence articulée résout les contraintes des espaces encombrés. Cet équipement représente un investissement durable pour la productivité et l’ergonomie de vos équipes. Pour transformer votre environnement, découvrez les solutions de potences articulées SODILEVE.
FAQ
En quoi la conception de la potence articulée optimise-t-elle la hauteur de levage par rapport à une version triangulée ?
La différence majeure réside dans la gestion de la « hauteur perdue ». Une potence triangulée classique dispose d’un renfort structurel au-dessus de la flèche, ce qui consomme de l’espace vertical. À l’inverse, la géométrie de la potence articulée permet souvent une conception à flèche surélevée, plaçant le mécanisme de levage au plus près de l’axe du bras. Vous bénéficiez ainsi d’un gain de hauteur de levage significatif, ce qui s’avère crucial lorsque vous opérez sous plafond bas ou sous une mezzanine.
Quelles sont les capacités de charge et les portées habituelles pour ce type d’équipement ?
Destinées principalement à la manutention individualisée et ergonomique, ces potences offrent généralement une Charge Maximale d’Utilisation (CMU) comprise entre 50 kg et 1 000 kg. En termes de rayon d’action, les bras articulés peuvent s’étendre de 2 à 5 mètres selon les modèles. Ce dimensionnement est spécifiquement étudié pour maintenir une grande fluidité de mouvement et assurer la stabilité de la charge, même en extension maximale.
Comment choisir entre une installation sur colonne, murale ou suspendue ?
Le choix de la fixation dépend entièrement des contraintes. La version sur colonne (ou sur fût) permet une rotation du premier bras jusqu’à 360°, idéale pour un poste isolé, mais nécessite un ancrage au sol solide. La potence murale est pertinente si vous disposez d’un mur porteur ou d’un poteau robuste, permettant de libérer l’espace au sol. Enfin, la version suspendue se fixe directement sous la charpente ou le plafond, offrant une liberté totale de circulation au sol, parfaite pour les zones très encombrées.
Pourquoi l’articulation du bras est-elle supérieure à une flèche rigide pour éviter les zones mortes ?
La cinématique d’un bras articulé, composée de deux segments pivotants, permet de contourner les obstacles physiques (piliers, machines) présents dans l’atelier, là où une flèche rigide serait bloquée. Cette conception permet au bras de se replier sur lui-même et d’atteindre des points situés très près de l’ancrage ou derrière un obstacle. Vous supprimez ainsi les zones mortes inaccessibles et garantissez une couverture quasi intégrale de la surface de travail.
